關于旋振篩

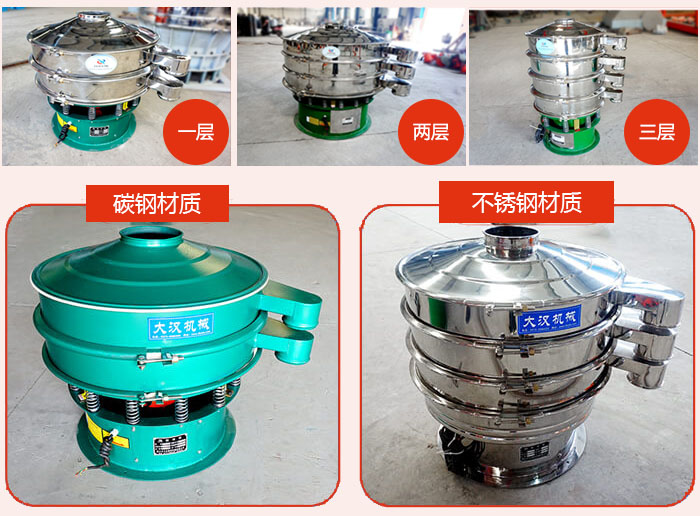

旋振篩又叫三次元旋振篩，是集篩分、除雜、過濾于一體的篩分設備，材質上分為碳鋼、不銹鋼、聚丙烯材質，為了配合不同行業篩分物料的特性及需求，還可以設計成閘門式、加緣式，1-5層篩網設計，可同時進行2-6個不同等級的篩選。

旋振篩的工作原理主要是利用圓形振動，使物料在篩網上作徑向運動與角向運動，從而達到分離、過濾和控制粒度的效果。它由轉子（由電機帶動的轉速較高的圓筒，內部鑲嵌有篩網）、篩網（一般采用高強度的不銹鋼絲網，通過細孔孔徑的不同可以實現不同的篩分效果）、進料口、出料口、振動器、固定架和操作臺等部分組成。旋振篩的優點包括篩分效率高、可以篩選多種物料、維護方便以及篩分精度高等?。

旋振篩應用行業

?旋振篩廣泛應用于多個行業，包括化工行業、食品行業、醫藥行業、冶金行業、建材行業、環保行業等。

食品行業：面粉、淀粉、奶粉、味精、豆?jié){、果汁、醬油、醋等。

化工行業：樹脂粉、顏料、洗衣粉、微粉、油漆、純堿、檸檬粉、橡膠、塑料等。

醫藥行業：中藥粉、藥劑、中西藥顆粒等。

冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

磨料、陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒。

旋振篩的特點

旋振篩是一種高精度細粉篩分機械，具有以下特點：

1、篩分細至500目或0.028mm，過濾可至5微米；

2、篩網設計有彈跳球清網裝置，通過不斷撞擊篩網達到清網的目的，無堵網現象。

3、全封閉結構，無粉塵溢散，噪音小，耗能低；

4、可篩1至5層篩網，能同時進行2至6個等級的分選或過濾。

旋振篩工作原理

旋振篩主要由振動電機，篩網，清網裝置，網架，減震彈簧，底座等部組成，不銹鋼旋振篩啟動后，由電機驅動重錘激振，篩體產生水平、垂直、傾斜的三次元運動，使物料在篩網上被拋起并由中央向外旋轉擴散到出料口排出，物料在篩網上面的運動中，細小顆粒或液體透過篩網，通過選擇安裝相應的篩網和篩網層數使物料完成篩選分級或過濾，分選出的物料由各自的出料口分別自動排出。

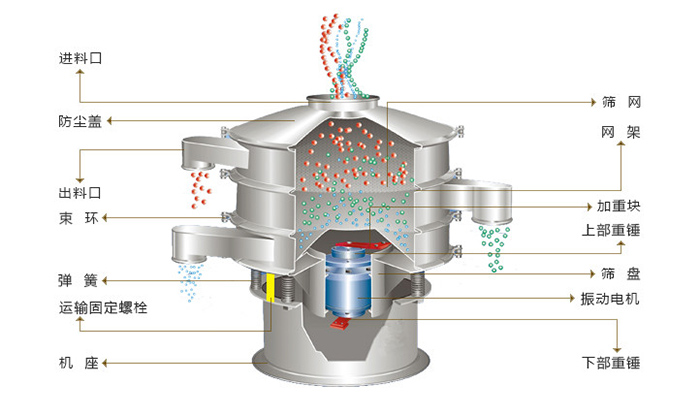

旋振篩結構圖與技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

旋振篩安裝與調試

一、安裝

旋振篩被安放特定位置后，注意本機械必須出在水平位置，否則，會影響本機的運轉。機械的電源線必須要與保護電機裝置設備的形狀連接。

二 、運轉前檢查

1、 機身是否處在水平狀態。

2、機座是否固定妥當。

3、細網是否鋪平。

4、機身框架的束環螺絲是否鎖緊。

5、進料管與篩網間的距離是否足夠。

6、機身是否接觸到其他物品。

三、運轉時注意事項

1、是否有異常雜音。

2、電機是否依機身箭頭所示的方向轉動。

3、 細網是否太松。

4、電機電流是否正確，是否單向運轉。

旋振篩換網圖示

1、先把束環鎖緊螺絲松開，卸下篩框，將已破損的篩網取下;

2、把篩網平鋪在固定網架上，壓旋振篩上壓網圈，把固定螺絲對稱擰緊，同時把篩網拉緊，使整個網面平整，受力均勻;

3、裝上托球板(注意：托球板和直線篩壓網圈的相對位置是固定的);

4、從橡膠塞處把橡膠球放入篩網中間，后把橡膠塞堵上，即完成裝網。

注意事項：

1、旋搖擺篩振篩啟動前：(1)檢查粗網及細網有無破損(2)每一組束環是否鎖緊

2、篩機啟動時：(1)注意有無異超聲波振動篩常雜音(2)電流是否穩定(3)振動有無異狀

3、旋振篩使用后：每次使用完畢即清理干凈. 定期保養 滾筒篩 定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
